Кривые FN

Кривые FN — способ графического представления вероятности событий, вызывающих определенный уровень опасных воздействий для установленной группы населения. Чаще всего эти кривые отображают частоту заданного количества жертв.


Кривые FN отображают накопленную частоту (F), при которой на N или более представителей населения будет оказано воздействие. Большие значения N, которые могут возникнуть с высокой частотой F, представляют значительный интерес, поскольку вероятность событий в этом случае велика.

Область применения

Кривые FN являются способом представления результатов анализа риска. Многие события имеют высокую вероятность результатов с низкими последствиями и низкую вероятность с высокими последствиями. Кривые FN позволяют отразить уровень риска, который представляет собой линию, описывающую скорее некоторый диапазон, чем отдельную точку, представляющую пару значений вероятности и последствия.

Кривые FN могут быть использованы для сравнения значений риска, например, сравнения прогнозируемого риска с критериями в виде кривой FN или для сравнения прогнозируемого риска с накопленными данными об инцидентах или с критериями принятия решения (также выражаемыми в виде кривой FN). Кривые FN могут быть использованы при проектировании систем, процессов или для управления существующими системами.

Входные данные

  • совокупности пар значений вероятности и последствий за определенный период времени;
  • выходные данные, полученные в результате количественного анализа риска, предоставляющие количественные оценки вероятности для конкретных случайных событий;
  • данные накопленных записей и количественной оценки риска.

Процесс выполнения метода

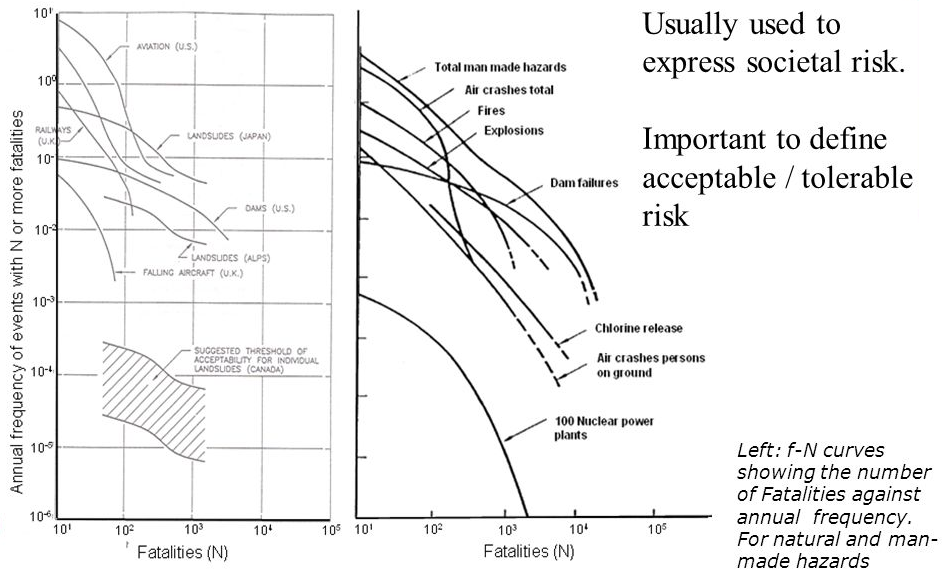

На основе имеющихся данных строят график с указанием по оси абсцисс числа жертв (установленного уровня опасных воздействий, например смертности), по оси ординат - вероятности N или большего количества жертв. Вследствие большого диапазона значений на осях обычно применяют логарифмический масштаб.

Кривые FN могут быть построены с использованием данных фактических потерь в прошлом или вычислены и построены на основе оценок, полученных методом имитационного моделирования. Используемые данные и сделанные предположения могут означать, что данные двух типов кривой FN представляют собой различную информацию и должны быть использованы отдельно и для различных целей. Теоретические кривые FN в основном применяют при проектировании системы, статистические кривые FN - при управлении существующими системами.

Применение данных подходов по отдельности может потребовать значительных затрат времени, поэтому обычно их объединяют. На основе эмпирических данных отмечают точками на графике известное количество жертв в известных происшествиях/инцидентах за указанный промежуток времени, и с помощью количественного анализа риска дополняют график другими точками путем экстраполяции или интерполяции.

Если необходимо исследовать несчастные случаи или аварии с низкой частотой возникновения или значимыми последствиями, то для надлежащего анализа следует рассмотреть длительные периоды времени и достаточное количество данных. Это помогает также выявить сомнительные данные, если, например, произошедшее начальное событие изменилось во времени.

Выходные данные

Выходными данными является график, представляющий риск в диапазоне значений последствий, который можно сравнивать с критериями, соответствующими данной изучаемой группе населения и конкретному уровню ущерба.

Преимущества и недостатки

Применение кривых FN целесообразно для представления информации о риске, которую могут применять руководство и разработчик системы, для обоснования принятия решений в отношении уровня риска и безопасности. Их применение целесообразно для представления информации, как о частоте, так и о последствиях в удобной для восприятия форме.

Возможно применение кривых FN для сравнения риска в аналогичных ситуациях при наличии достаточных данных. Их не следует применять для сравнения различных типов рисков с различными характеристиками и обстоятельствами.

Недостаток применения кривых FN заключается в том, что они не предоставляют информации о диапазоне воздействий или результатов происшествий, кроме сведений о количестве лиц, подвергшихся воздействию. Также невозможно установить различные способы развития событий, которые могут привести к определенному уровню ущерба. Кривые FN отображают конкретный тип последствий, обычно - гибель людей. Кривая FN является не методом оценки риска, а методом представления результатов оценки риска.

Кривые FN являются хорошо разработанным методом представления результатов оценки риска, однако для их подготовки может потребоваться привлечение квалифицированных аналитиков, а полученные результаты часто трудны для интерпретации и оценки риска специалистами, не имеющими соответствующей компетенции.
