Event-Driven Process Chain

EPC (Event-Driven Process Chain, событийная цепочка процессов), а также eEPC (Extended Event-Driven Process Chain) — нотации отображения хода выполнения бизнес-процесса. EPC-метод был разработан в рамках работ над созданием ARIS в начале 1990-х годов. Используется многими организациями для моделирования, анализа и реорганизации бизнес-процессов.

Основные понятия

Ключевыми элементами которой являются События и Функции.

Диаграмма бизнес-процесса в EPC должна начинаться и заканчиваться Событием. За Функцией всегда должно следовать Событие, т.е. выполнение Функции создает некоторое событие (состояние) . Документы, организационные звенья, информационные и материальные потоки, элементы информационной системы (программное обеспечение, базы данных) имеют свое графическое обозначение.

Для ветвления процесса используются операторы И, ИЛИ, исключающее ИЛИ.

Применение

EPC используется на низших уровнях описания бизнес-модели, когда стоит задача описать подробный ход выполнения бизнес-процесса. Функции EPC могут быть декомпозированы (разбиты на детальные бизнес-процессы только в нотации EPC).

Преимущества

Позволяет очень детально и точно описать выполнение бизнес-процесса, показать на диаграмме в графическом виде всех исполнителей, все используемые объекты.

Недостатки

Обладает очень широким набором графических элементов, что может быть сложным для понимания, по сравнению с другими нотациями. Для разработки процессов в этой нотации и их чтения требуется предварительная подготовка сотрудников.

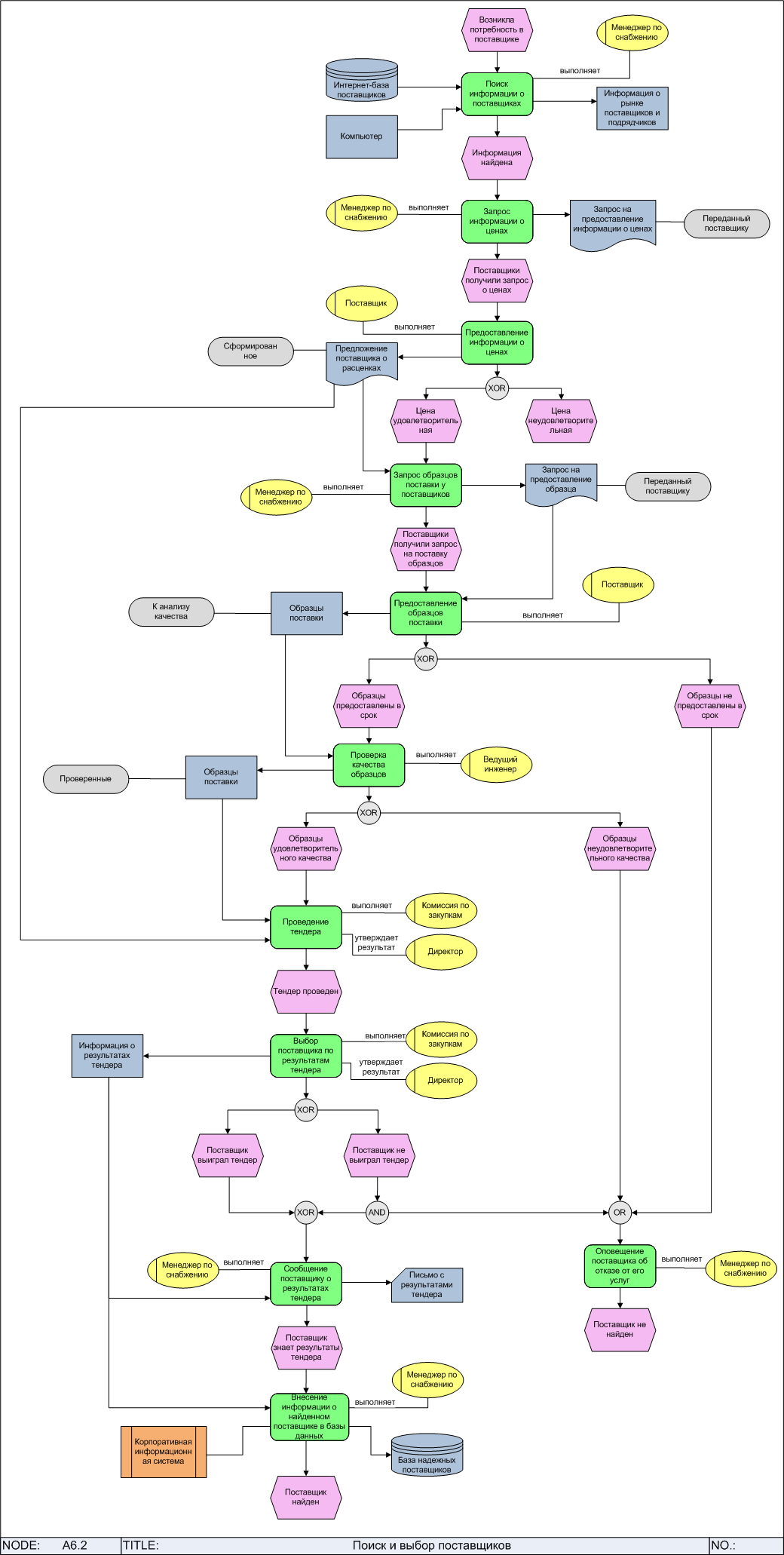

Пример
