IEC 81346

IEC 81346-1:2009 Industrial systems, installations and equipment and industrial products -- Structuring principles and reference designations -- Part 1: Basic rules

IEC 81346-2:2009 Industrial systems, installations and equipment and industrial products -- Structuring principles and reference designations -- Part 2: Classification of objects and codes for classes

Стандарт ISO 81346 претендует на роль самого минималистичного метода описания системы. В нём определены:

  • принципы создания системы справочных обозначений (reference designation system, RDS - слово "система" тут означает "систематичность", а не целевую систему) целевой системы. Эта система справочных обозначений отражает самое существенное в основных трёх стилях (function, product, location): имена объектов и их место в холархии (разбиения, т.е. отношения "композиции" или "часть-целое").
  • Функция, конструкция и размещение (модули, компоненты и места; функции, продукты и места: эта основная троица в разных школах обсуждается под разными именами) отражают основные, хотя и не все, стили определения инженерной системы. Подробно этот вопрос разбирается в программной инженерии (см.). Но ISO 81346 в минималистичном варианте проводит эту мысль и для "железных" систем. Неправильно понимать этот стандарт как "принципы создания кодировок", не в кодировке/именовании дело. Это именно стандарт принципов минималистичного описания инженерной системы.

Стандарт состоит из двух частей:

  • IEC 81346-1:2009 - Базовые правила
  • IEC 81346-2:2009 - Классификация объектов и коды для классов

Базовые правила

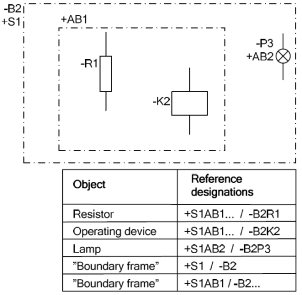

Префикс в названии объекта на схемах и чертежах показывает о каком описании объекта идет речь (аспект, представление). Стандарт вводит следующие префиксы:


Классификация объектов

Стандарт определяет 18 классов объектов со следующими буквенными кодами:

  • A - Two or more purposes or tasks
  • B - Converting an input variable into a signal for further processing
  • C - Storing of energy, information or material
  • E - Providing radiant or thermal energy
  • F - Direct protection from dangerous or unwanted conditions
  • G - Initiating a flow of energy or material
  • H - Producing a new kind of material or product
  • K - Processing signals or information
  • M - Providing mechanical energy for driving purposes
  • P - Presenting information
  • Q - Controlled switching or varying a flow of energy, of signals or of material
  • R - Restricting or stabilizing motion or a flow of energy, information or material
  • S - Converting a manual operation into a signal for further processing
  • T - Conversion of energy maintaining the kind of energy
  • U - Keeping objects in a defined position
  • V - Processing (treating) of material or products
  • W - Guiding or transporting from one place to another
  • X - Connecting objects

Все эти классы имеют подклассы, которые обозначаются двухбуквенным кодом. Например:

  • BF - Flow meter, gas meter, water meter
  • CP - Hot water accumulator, ice tank
  • ET - Nuclear reactor
  • FL - Safety valve
  • FR - Cathodic protection
  • GC - Solar cell
  • HX - Reactor
  • PG - Voltmeter, thermometer
  • PJ - Horn, loudspeaker

В 2016 году эта классификация расширена ещё и дополнительными подклассами подклассов (трехбуквенные коды):

  • QQC - Door
  • QQA - Window
  • GPA - Mechanical fan

Применение

  • Разбиение ISO 81346 и условные обозначения используются в САПР EPlan: "Project structure is based on the IEC 81346-1 standard, and the combination of all identifier structures used in the project for objects, pages devices and functions. The identifiers for project structure are called structure identifiers.The objects are placed in a hierarchical structure within the project so that the pages and devices can be found more easily"
