DSM (Design Structure Matrix) — матрица структуры зависимостей (дизайна). Компактный и наглядный способ представления и исследования структуры зависимостей модулей системы (например, программного продукта).

Описание

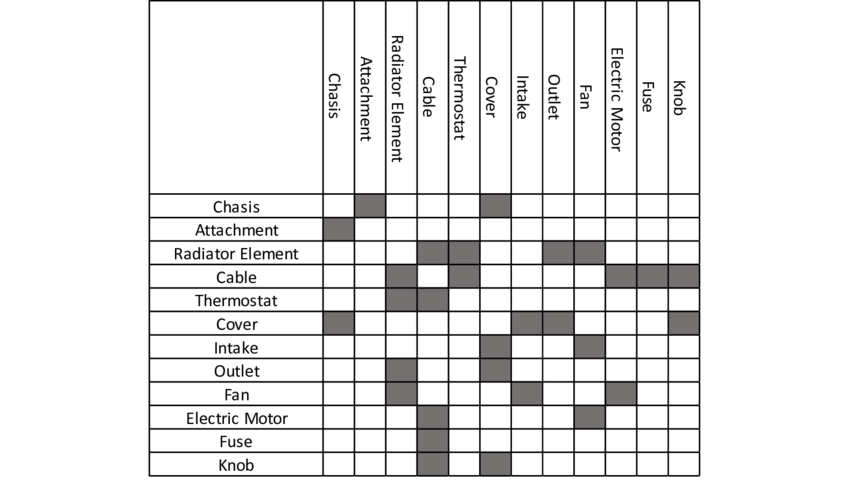

График сущностей представляется в виде матрицы, где в столбцах и в строках размещаются сами сущности, а на пересечениях - степень зависимости между сущностями, либо флаг, указывающий на зависимость сущностей.


Особенности

  • Граф разбиения работ представляется в виде матрицы – и можно легко увидеть циклы (взаимозависимости разного рода) и с ними бороться.
  • Возможны варианты использования: матрица может представить зависимости друг от друга не только работ, но и людей, а также дизайна отдельных подсистем.
  • При необходимости матрицу работ можно увидеть в привычном виде диаграмм Гантта, экспортировав в софт проектного управления.
  • Особо эффективно использование в работах по проектированию и конструированию (подразумевающих «циклы» и высокую связность отдельных работ).
