Блок-схема

Схема — графическое представление определения, анализа или метода решения задачи, в котором используются символы для отображения данных, потока, оборудования и т. д. (ГОСТ 19.701-90).

Блок-схема — распространенный тип схем (графических моделей), описывающих алгоритмы или процессы, в которых отдельные шаги изображаются в виде блоков различной формы, соединенных между собой линиями, указывающими направление последовательности. Правила выполнения регламентируются ГОСТ 19.701-90 «Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения». Стандарт в частности регулирует способы построения схем и внешний вид их элементов.

В литературе по управлению проектами, рисками и качеством блок-схемы также называют Диаграммами последовательности операций.

Swimlane

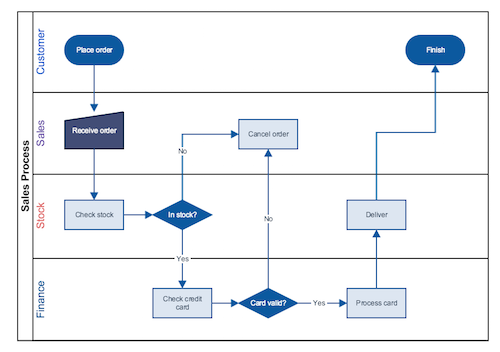

Один из самых простых типов блок-схемы – так называемая нотация “Процедура” (cross-functional flowchart в Visio), ее иногда называют Swimlane (дорожка для плавания в бассейне). На блок-схеме разные дорожки символизируют роли: это могут быть разные отделы, разные люди, разные узлы агрегата. Квадратики и ромбики – это какие-то действия, когда что-то произошло.

Swimlane example 21-1.png
